CSST巡天相机包括光学（多色成像与无缝光谱）相机和短波红外相机两部分。巡天相机焦面布局图如图1所示（图示不精确体现各探测器视场的相对大小）。

光学部分由31片探测器拼接而成，每片探测器对应约12角分×12角分的视场。其中19片用于多波段成像观测(NUV、u、g、r、i、z、WI、WV、v)，12片用于无缝光谱观测(GU、GV、GI)。多色成像各波段系统通光效率图如图2所示，对应的数据见附件。

短波红外部分由8片探测器拼接而成，包括J'和H'波段的成像和无缝光谱各2片，其位置在光学部分的右下角。

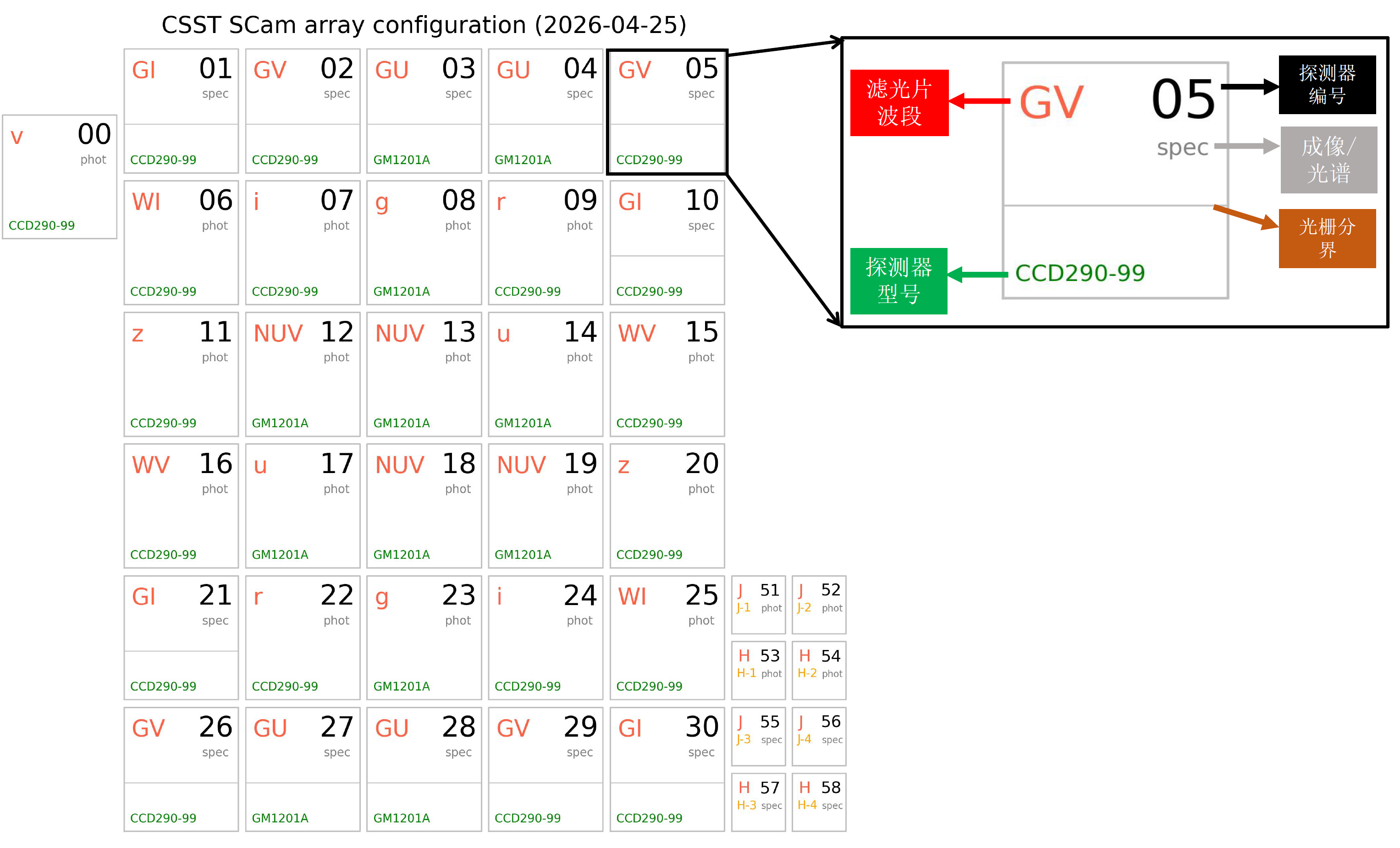

图1：CSST巡天相机焦面布局图

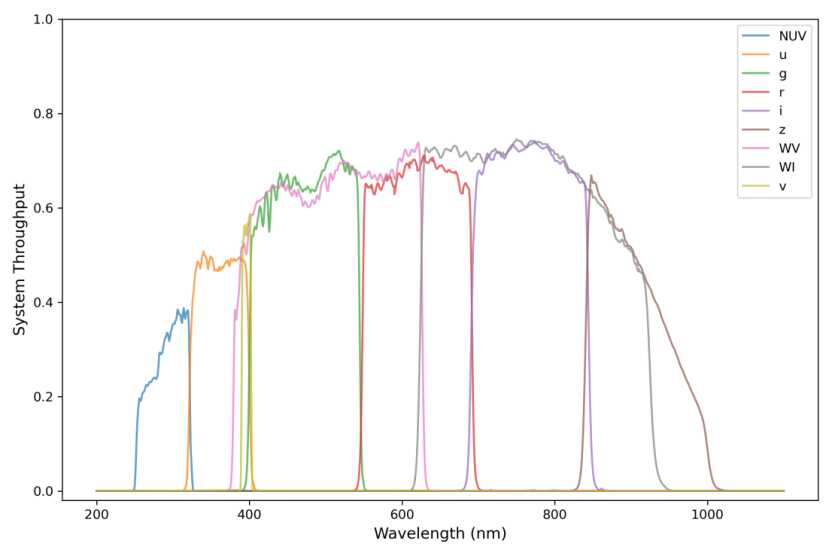

图2：CSST巡天相机多色成像各波段系统通光效率曲线

发布日期：2026年4月27日
