多通道成像仪（MCI）将光路分为近紫外、可见光蓝端和红端三路，实现三通道同时成像的功能, 并采用中继光学系统扩焦，获得每像元 0.05 角秒的角尺寸。MCI每个通道各使用一片e2v CCD290-99覆盖7.5′×7.5′视场，通过转轮切换滤光片，满足不同科学目标的观测需求。MCI主要由中继光学组件、定标机构、探测器组件（含制冷机等）、滤光轮组件、调焦机构、电子学模块、热控模块、接口模块等组成。

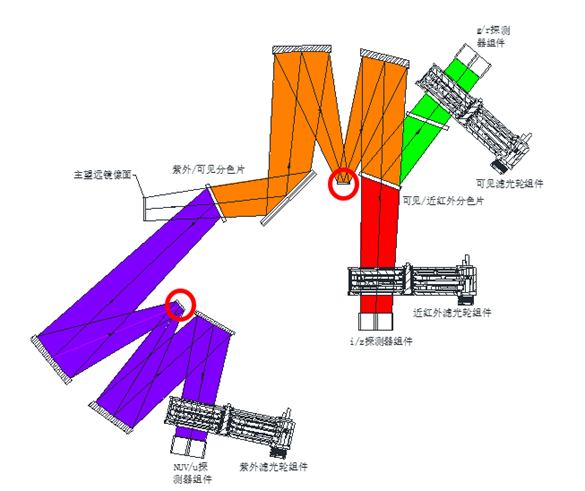

图1 MCI光路示意图

主光学出射光经过第一片分色片，分为近紫外（255-430nm）与可见光两路，各自由中继三反光学系统将焦距从28m扩为41m，然后可见光光路再分色为蓝端（430-700nm）和红端（700-1000nm）两路。扩焦后MCI动态PSF指标REE80≤0.18″，像元分辨率为0.05"，采样较为充分。各通道通光效率（不含滤光片）见图2。

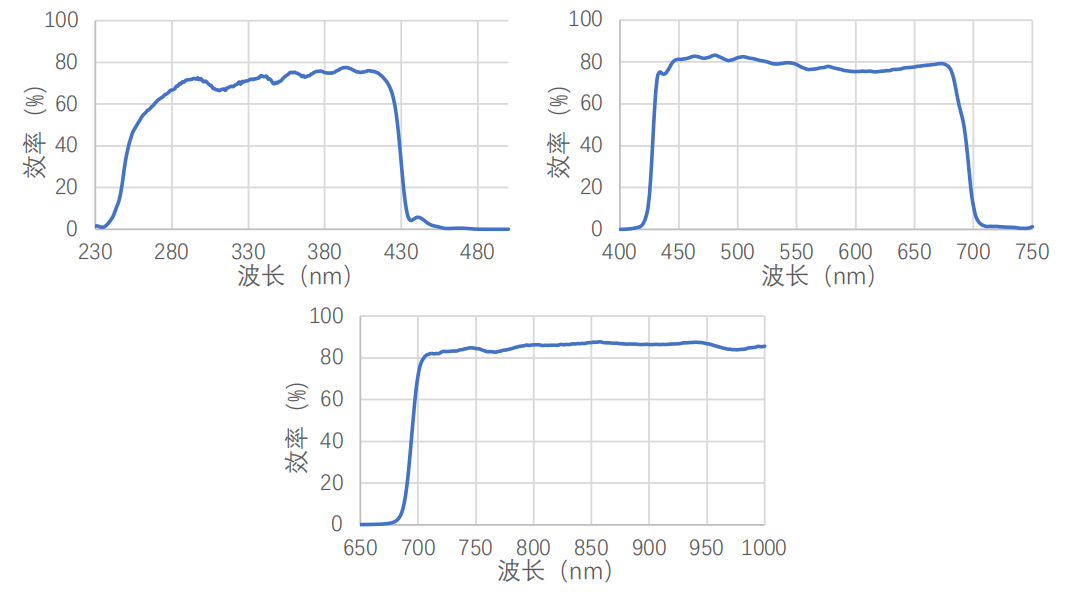

图2 MCI 各通道中继光学通光效率曲线（不含滤光片）

MCI共配置30种滤光片，每个通道配置10片，其中4片覆盖全视场，6片覆盖1/4视场。近紫外通道CBU滤光片、可见光蓝端CBV滤光片、可见光红端CBI滤光片基本覆盖通道光谱宽度，将用于观测约300平方角分的MCI超深场，目标星等CBV≥30等，CBU与CBI平均≥29等；滤光片NUV、u、r、z、y可用于辅助主巡天相机辐射定标；剩余包括一些窄带、中带和宽带滤光片，主要用于高红移星系、近邻星系、电离气体、红移测光等科学研究。

MCI的瞳面反射镜前（图 1红圈标注处）可插入漫反射板进行内部平场定标，用卤钨灯照射漫反射板通过后光路和滤光片形成对探测器的均匀照明。近紫外和可见近红外均配置了定标灯和漫反射板。
